| 閥體材質 | WCB襯F46、304襯F46、316襯F46 |
|---|---|
| 公稱通徑 | DN15-300mm |
| 壓力范圍 | 1.6Mpa |
| 閥蓋形式 | 標準型(-30~150℃)、波紋管型(-30~150℃) |
| 適用介質 | 酸、堿、鹽等腐蝕性介質 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |
電動襯氟調節閥是襯氟調節閥和電子式電動執行機構組成，襯氟調節閥閥體內部全襯聚四氟乙烯，聚四氟乙烯號稱“耐腐蝕之王”，具有抗酸抗堿、抗各種有機溶劑的特點，幾乎不溶于所有的溶劑。同時，聚四氟乙烯具有耐高溫的特點。簡稱簡稱PTFE或F46。電動襯氟調節閥內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動執行機構
電動襯氟調節閥標配3810L電動執行機構機構，可以選配防爆型3810L電動執行機構和PSL電動執行機構（客戶可指定品牌電動執行機構），電源電壓為AC220V，選配AC380V 和DC24V。
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 閥芯形式 | 單座柱塞式襯氟閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
| 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | ||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||
| 閥體、閥蓋 | ZG230-450襯F46 |
|---|---|
| 閥座、閥芯 | 304襯F46 |
| 閥桿 | 304襯F46 |
| 導向套 | 304襯F46 |
| 波紋管 | 不銹鋼+F46 |

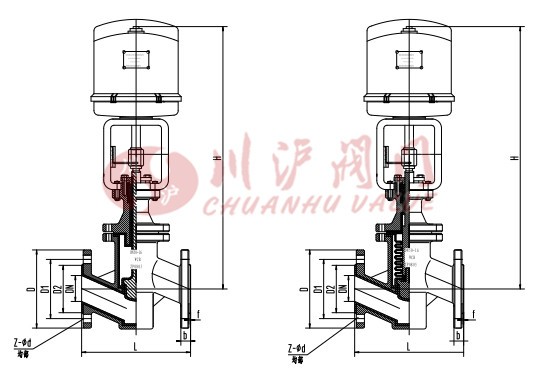

| 公稱通徑 | 執行器外徑 | 結構長度 | 法蘭尺寸 | 高度 | |||||
|---|---|---|---|---|---|---|---|---|---|
| D0 | L | D | D1 | D2 | F | B | Z-φd | H | |
| DN15 | 225 | 130 | 95 | 65 | 45 | 3 | 16 | 4-φ14 | 673 |
| DN20 | 225 | 150 | 105 | 75 | 55 | 3 | 18 | 4-φ14 | 673 |
| DN25 | 225 | 160 | 115 | 85 | 65 | 3 | 18 | 4-φ14 | 698 |
| DN32 | 225 | 180 | 140 | 100 | 78 | 3 | 18 | 4-φ18 | 720 |
| DN40 | 255 | 200 | 150 | 110 | 85 | 3 | 18 | 4-φ18 | 723 |
| DN50 | 255 | 230 | 165 | 125 | 100 | 3 | 18 | 4-φ18 | 740 |
| DN65 | 270 | 290 | 185 | 145 | 120 | 4 | 18 | 4-φ18 | 850 |
| DN80 | 270 | 310 | 200 | 160 | 135 | 4 | 20 | 8-φ18 | 866 |
| DN100 | 270 | 350 | 220 | 180 | 155 | 4 | 20 | 8-φ18 | 884 |
| DN125 | 310 | 400 | 250 | 210 | 185 | 4 | 22 | 8-φ18 | 1040 |
| DN150 | 310 | 480 | 285 | 240 | 210 | 5 | 22 | 8-φ22 | 1065 |
| DN200 | 310 | 600 | 340 | 295 | 265 | 5 | 24 | 8-φ22 | 1090 |
| DN250 | 350 | 730 | 395 | 350 | 320 | 5 | 26 | 12-φ22 | 1256 |
| DN300 | 350 | 850 | 445 | 400 | 368 | 5 | 26 | 12-φ22 | 1520 |
